工作原理

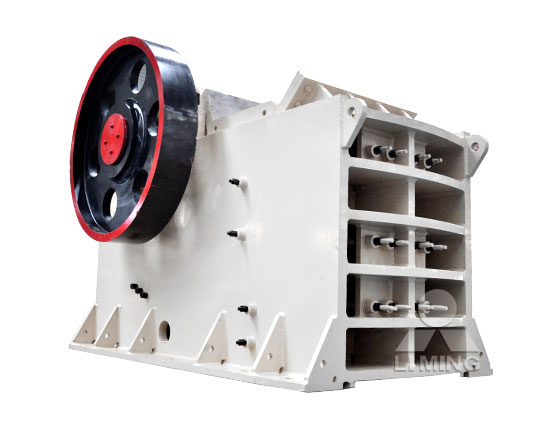

顎式破碎機主要由機架、偏心軸、大皮帶輪、飛輪、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成。
顎式破碎機破碎方式為曲動擠壓型。工作時，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時，肘板和動顎間夾角變大，從而推動動顎板向定顎板接近，物料通過兩顎板之間的擠壓、搓、碾等實現多重破碎；當動顎下行時，肘板和動顎間夾角變小，動顎板在拉桿、彈簧的作用下離開定顎板，已破碎物料在重力的作用下，經顎腔下部的出料口自由卸出。隨著電動機的連續轉動，動顎做周期性的壓碎和排料，實現批量生產。
產品賣點
可耐受強力沖擊
分體式焊接鑄鋼機架，結構簡單，耐沖擊能力強；重型偏心軸和軸承，保證了動顎總成的耐沖擊性；動顎上方安裝重型護板，以承受物料的強力沖擊。
高質材料精加工
顎板、邊護板材質為高錳鋼，肘板材質為灰鑄鐵，偏心軸材質為高強度鍛鋼，經過多次精密的機械加工、熱處理和探傷檢查制成，具有足夠的剛度和強度。
過載保護機制
設備在工作時，可能會有超過其破碎能力的物料進入，這些物料會對設備運行產生不良影響，甚至?xí)p毀設備，此時肘板會自行斷裂，保護設備不受破壞。
易操作易保養
墊片式排料調整裝置，集中潤滑系統，易操作易保養；顎板為對稱結構，磨損后可上下對調使用，增長使用周期，節約更換成本。
產品參數
| 型号 | 进料口尺寸 （mm） | 进料尺寸 （mm） | 出料口尺寸 （mm） | 处理能力 （t/h） | 电机功率 （kw） | 重量 （t） | 外形尺寸 （mm） |
| PE1500×1800 | 1500×1800 | ≤1200 | 210-360 | 520-1100 | 280 | 132 | 7460×6235×4249 |
| PE1200×1500 | 1200×1500 | ≤1020 | 150-300 | 400-800 | 160-220 | 100.9 | 6380×5310×3710 |
| PE1000×1200 | 1000×1200 | ≤850 | 200-300 | 280-560 | 110-160 | 69 | 5350×4280×3050 |
| PE900×1200 | 900×1200 | ≤750 | 95-165 | 220-450 | 110-132 | 58 | 3800×3166×3045 |
| PE750×1060 | 750×1060 | ≤630 | 80-140 | 110-320 | 90-110 | 29 | 2655×2302×3110 |
| PE600×900 | 600×900 | ≤480 | 65-160 | 90-180 | 55-75 | 17 | 2290×2206×2370 |
| PE500×750 | 500×750 | ≤425 | 50-100 | 40-110 | 45-55 | 12 | 2035×1921×2000 |
| PE400×600 | 400×600 | ≤350 | 40-100 | 15-60 | 30-37 | 7 | 1700×1732×1653 |
| PE250×400 | 400×250 | ≤200 | 20-50 | 5-20 | 15 | 3 | 1430×1310×1340 |
| PEX300×1300 | 300×1300 | ≤250 | 20-90 | 30-90 | 55-75 | 11.5 | 1750×2320×1724 |
| PEX250×1200 | 250×1200 | ≤210 | 25-60 | 20-60 | 37-45 | 8.5 | 2192×1900×1950 |
| PEX250×1000 | 250×1000 | ≤210 | 25-60 | 15-50 | 30-37 | 7 | 1550×1964×1380 |
| PEX250×750 | 250×750 | ≤210 | 25-60 | 15-30 | 22-30 | 5 | 1667×1545×1020 |
| PEX150×750 | 150×750 | ≤125 | 18-48 | 5-16 | 15 | 3.8 | 1200×1500×1200 |
| PEX150×250 | 150×250 | ≤125 | 10-40 | 1-3 | 5.5 | 1.5 | 896×745×935 |
注：技术参数如有变动，恕不另行通知。Any change of technical data shall not be advised additionally.
產品圖集
顎式破碎機原理3D演示
哥倫比亞碎石生產線
